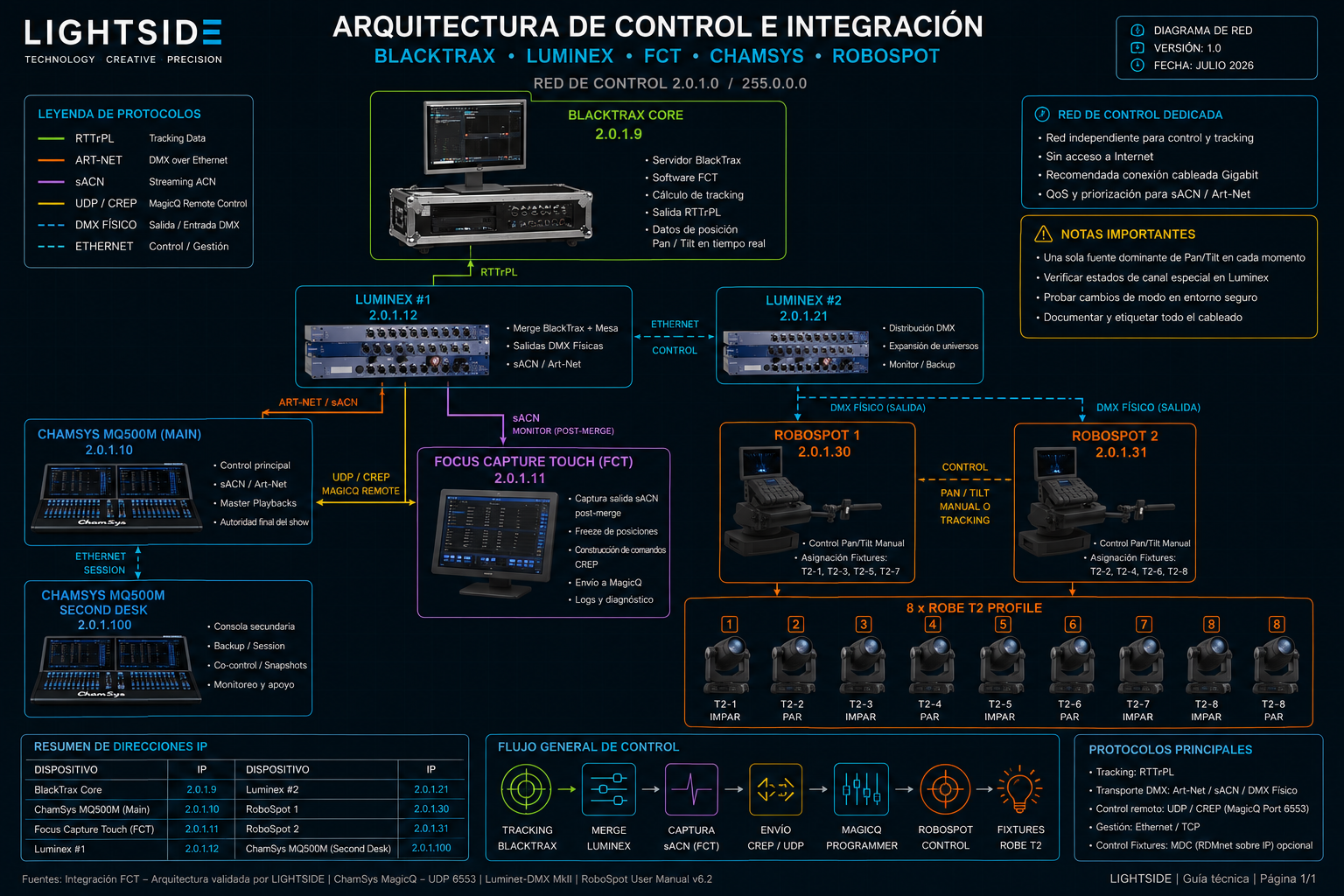

La arquitectura representada en este diagrama muestra un sistema de control diseñado para integrar el seguimiento en tiempo real de BlackTrax con el control de iluminación profesional mediante ChamSys MagicQ, RoboSpot y Focus Capture Touch (FCT). Todos los equipos se encuentran conectados a una red Ethernet dedicada, lo que garantiza un intercambio de datos rápido, estable y con baja latencia.
El núcleo del sistema es el servidor BlackTrax Core, encargado de recibir la información procedente de las cámaras infrarrojas, calcular la posición tridimensional de cada tracker y generar continuamente los datos de tracking. Esta información se transmite mediante el protocolo RTTrPL, proporcionando las coordenadas necesarias para conocer la posición exacta de cada objeto o intérprete en el espacio.
Los datos de tracking llegan al primer nodo Luminex, donde comienza el proceso de distribución de señales. Este nodo actúa como punto central de la infraestructura de red, permitiendo combinar, enrutar y distribuir la información hacia el resto de los equipos del sistema utilizando protocolos como Art-Net y sACN.
Desde este punto, la consola ChamSys MQ500M recibe el control general del espectáculo. El programador mantiene la autoridad sobre la iluminación mientras recibe la información de posicionamiento generada por BlackTrax. Paralelamente, una segunda consola ChamSys trabaja como estación de respaldo, permitiendo asumir el control del sistema o colaborar en la programación sin interrumpir el funcionamiento del show.
De forma simultánea, Focus Capture Touch (FCT) monitoriza la salida sACN generada después del proceso de merge realizado por Luminex. En lugar de leer los datos originales enviados por la consola o por BlackTrax, FCT captura el resultado final que realmente está llegando a las luminarias. Gracias a ello puede congelar posiciones, registrar valores de Pan y Tilt, construir comandos remotos y reenviar información a MagicQ mediante el protocolo UDP/CREP para automatizar determinadas funciones.
La infraestructura incorpora además un segundo nodo Luminex, encargado de ampliar la distribución de universos DMX y proporcionar un punto adicional para la gestión de la red de iluminación. Ambos nodos trabajan coordinadamente para repartir la información entre las diferentes áreas del sistema y facilitar futuras ampliaciones.
Los dos sistemas RoboSpot reciben las señales necesarias para el control remoto de los proyectores robotizados. Cada estación permite que un operador tome el control manual del movimiento Pan/Tilt cuando el espectáculo lo requiere, alternando entre seguimiento automático y operación manual sin modificar el resto de la programación de iluminación.
Finalmente, los ocho proyectores Robe T2 Profile representan el destino final de toda la cadena de datos. Cada luminaria recibe la información procedente de la consola o del sistema RoboSpot según el modo de funcionamiento seleccionado, ejecutando los movimientos y parámetros correspondientes en tiempo real.
Toda la arquitectura se apoya sobre una red Gigabit dedicada exclusivamente al sistema de control, separada de Internet y de otras redes de producción. Esta configuración reduce el tráfico innecesario, minimiza la latencia y mejora la estabilidad durante la operación.
El flujo general comienza con la captura de posiciones por BlackTrax, continúa con el procesamiento y distribución realizado por los nodos Luminex, pasa posteriormente por la programación y supervisión de ChamSys y Focus Capture Touch, y finaliza en RoboSpot y las luminarias, donde las órdenes se transforman en movimientos físicos perfectamente sincronizados con la acción escénica.
El resultado es una arquitectura modular, escalable y altamente redundante, en la que cada equipo desempeña una función específica dentro de una cadena de control perfectamente organizada. Esta distribución permite combinar tracking automático, programación de iluminación, captura de datos, control remoto y operación manual en un único sistema de trabajo, proporcionando una plataforma robusta para producciones broadcast, espectáculos en directo y entornos donde la precisión y la fiabilidad son factores críticos.
